METRO System 3
- direkte fjernvarme med blandesløjfe til rumvarme
METRO System 3 er en komplet og monteringsklar fjernvarmeunit med direkte fjernvarme med blandesløjfe til rumvarme og montering under eller ved siden af beholder.
Tekniske detaljer
METRO System 3 overholder DS452 om varmetabsreduktion og DS469 om krav af styring af fremløbstemperatur til rumopvarmning. Den væghængte unit monteres under eller ved siden af en METRO THERM beholder model 110 eller 160, som købes separat. Som gulvstillet model leveres unitten enten med en indbygget model 110 eller 200 beholder.
Styring af rumopvarmningen sker via en ECL 110 med vejrkompensering. Styring af brugsvand sker via den indbyggede dynamiske ventil med integreret trykdifferens, forindstilling af flow samt termostat. Ved montering under 60 liter beholder (type 6220) tilkøbes koblingssæt.
Fuldisoleret kabinet mindsker varmetab
METRO System 3 leveres i et nyt og forbedret design med et fuldisoleret kabinet, der minimerer varmetabet og adskiller varmefølsomme komponenter fra de varme fjernvarmerør.
Ydelsesdata
Type | Væghængt |
|---|---|
Temperatursæt, °C | 55/25-25/50 |
Rumopvarmning ydelse ΔT 20, brugsvand ΔT 35 kW | 20 |
Ydelse, gulvvarme rumopvarmning ΔT 5 kW (antal m² ved 50W/m²) | 7 (140 m²) |
Flow rumopvarmning | 689 |
Flow gulvvarme rumopvarmning | 1200 (10 kPa) |
Type | Gulvstillet | ||
|---|---|---|---|
Temperatursæt, °C | 60/40 – 35/55 | 60/30 - 10/45 | 70/40 - 10/55 |
Rumopvarmning ydelse ΔT 20, brugsvand ΔT 35 kW | 20 | 6,8 VVB | 9,8 VVB |
Ydelse, gulvvarme rumopvarmning | 7 (140 m²) | 7 (140 m²) | 7 (140 m²) |
Flow rumopvarmning | 861 (57 kPa) | 196 spiralflow | 284 spiralflow |
Flow gulvvarme rumopvarmning | 1200 (10 kPa) | 1200 (10 kPa) | 1200 (10 kPa) |
Mere information om METRO System 3
Type | Væghængt | Væghængt, split | Gulvstillet 110 | Gulvstillet 200 |
|---|---|---|---|---|
Beholdervolumen | - | - | 94 liter | 191 liter |
Målerpasstykke | Frem/retur (110-165 mm) | Frem/retur (110-165 mm) | Frem/retur (110-165 mm) | Frem/retur (110-165 mm) |
Energiklasse | - | - | ||
Dimensioner (H x B x D), mm | 564 x 537 x 460 | 564 x 537 x 460 | 1835 x 595 x 615 | 1835 x 595 x 615 |
VVS-nr. | 375253020 | 375253120 | 375263720 | 375263820 |
METRO-nr. | 128602101 | 128602102 | 122512101 | 122612102 |

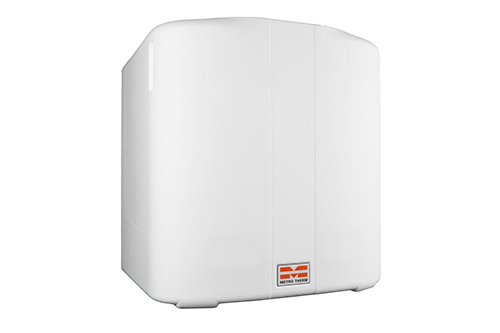

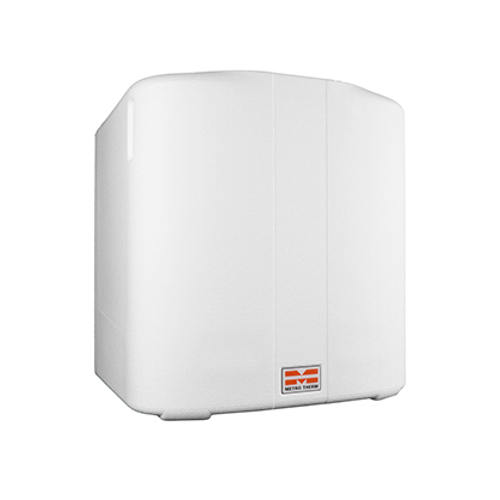

Væghængt model

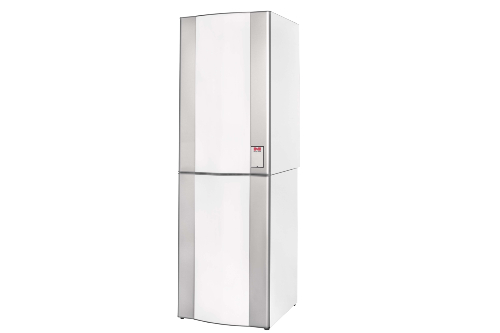

Gulvstillet model
Se en præsentation af METRO System 3.
