METRO System 5

- til beholder og indirekte opvarmning af radiatorkreds

METRO System 5 fjernvarmeunit fås som væghængt unit til montering under eller ved siden af beholder eller som gulvstillet model med integreret beholder til brugsvand samt indirekte opvarmning af radiatorkredsen. METRO System 5 findes også i en særlig HOFOR-model, som er tilpasset de særlige krav i HOFORs forsyningsområde.

Tekniske detaljer

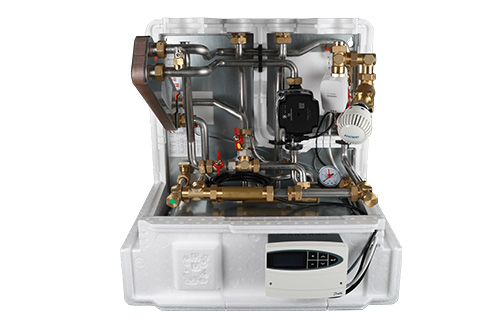

Styring af rumopvarmningen sker via en ECL 120 med vejrkompensering. Brugsvand styres via den indbyggede dynamiske ventil med integreret trykdifferens, forindstilling af flow samt termostat. Ved montering under 60 liter beholder (type 6220) tilkøbes koblingssæt.

METRO System 5 overholder DS452 om varmetabsreduktion, og DS469 om krav af styring af fremløbstemperatur til rumopvarmning. Den væghængte unit monteres under eller ved siden af en METRO THERM beholder model 110 eller 160, som købes separat. Som gulvstillet model leveres unitten enten med en indbygget model 110 eller 200 beholder.

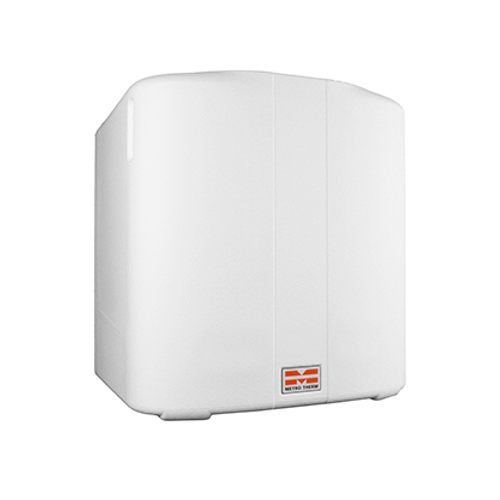

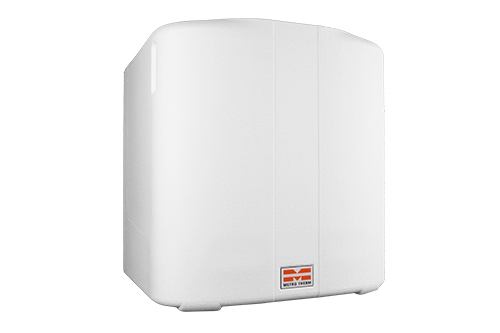

Fuldisoleret kabinet mindsker varmetab

METRO System 5 leveres med et fuldisoleret kabinet, der minimerer varmetabet og adskiller varmefølsomme komponenter fra de varme fjernvarmerør.

Ydelsesdata

METRO System 5

Rumvarme

Gulvarme

Temperatursæt, °C

60/40 - 35/55

60/30 - 30/25

Rumopvarmning ydelse ΔT 20, brugsvand ΔT 35 kW

13

6

Flow rumopvarmning ΔT 20, flow brugsvand ΔT 35, l/h

575 (39 kPa)

148(17 kPa)

METRO System 5 Gulvstillet

Rumvarme

Gulvvarme

Beholder 110

Beholder 200

Temperatursæt, °C

60/40 - 35/55

60/30 - 30/25

60/30 - 10/45

60/35 - 10/55

Rumopvarmning ydelse ΔT 20, brugsvand ΔT 35 kW

13

6

6,8

8,5

Flow rumopvarmning ΔT 20, flow brugsvand ΔT 35, l/h

575 (39 kPa)

149 (17 kPA)

196 spiralflow

243 spiralflow

Mere information om METRO System 5

Type

System 5

System 5 Split

Mål inkl. rørtilslutninger (H x B x D), mm

564 x 537 x 460

564 x 537 x 460

Vægt

29 kg

27 kg

VVS-nr.

375255013

375255113

METRO-nr.

128802101

128802102

Type

System 5 Gulvstillet 110

System 5 Gulvstillet 200

Mål - unit

1835x615x595

1835x615x595

Liter

94

191

Energiklasse

A

C

VVS-nr.

375265713

375265813

METRO-nr.

122522111

122622122

METRO System 1,3 og 5 i gulvstillet model

Gulvstillet model

Se en præsentation af METRO System 5
