METRO VXT

- kompaktstation til fjernvarme

METRO VXT anlæg er en serie større fjernvarmeunits til opvarmning af boligejendomme, skoler, industri, idrætshaller samt andre større bygninger. Anlægget leveres med styring, vejrkompensator, udeføler og varmekreds, samt primære tilslutninger til varmtvandsbeholder. Styreventil til varmtvandsbeholder skal købes separat. Anlægget er forsynet med alle nødvendige komponenter og er klar til at blive tilsluttet, så snart det er pakket ud.

METRO VXT findes i fem forskellige standardopbygninger. Type 0 er væghængt, og Type 1-4 er gulvstillede. Den individuelle types ydelsesdata kan se i tabellen nedenfor.

VXT-unitten leveres med isoleringskappe til varmeveksleren. Rør og fittings skal isoleres efter DS452 om varmetabsreduktion.

Tekniske detaljer

Den maksimale tilladelige fremløbstemperatur på primærsiden er 110 °C. Anlægget er på primærsiden udført i enten PN16 (Type 0, 1 og 4) eller PN6/10 (Type 2 og 3), og på sekundærsiden i PN10. Varmekredsen er på primærsiden forsynet med bl.a. motorventil og differenstrykregulator, hvilket giver mulighed for optimal styring. Samtlige komponenter er elektrisk forbundne og anlægget er forsynet med stik til 230V.

Ydelsesdata

Type

VXT type 0

VXT type 1

VXT type 2

VXT type 3

VXT type 4

Ydelse

30-50 kW

50-70 kW

70-160 kW

150-265 kW

240-320 kW

Temperatursæt, °C

60/40 (35/55)

60/40 (35/55)

60/40 (35/55)

60/40 (35/55)

60/40 (35/55)

Mere information om METRO VXT fjernvarmeunit

Type

VXT type 0

VXT type 1

VXT type 2

VXT type 3

VXT type 4

Dimensioner (H x B x D), mm

900 x 530 x 420 (kabinet medfølger ikke)

1380 x 1204 x 600

1457 x 1200 x 600

1636 x 1500 x 500

1844 x 1500 x 556

Vægt

50 kg

85 kg

124 kg

168 kg

217 kg

VVS-nr.

375284000

375284001

375284002

375284003

375284004

METRO-nr.

129201645

129201822

129201823

129201824

129201825

VXT anlæg

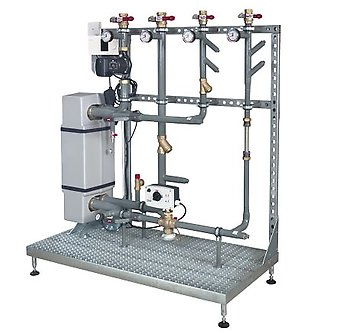

METRO VXT type 1-4

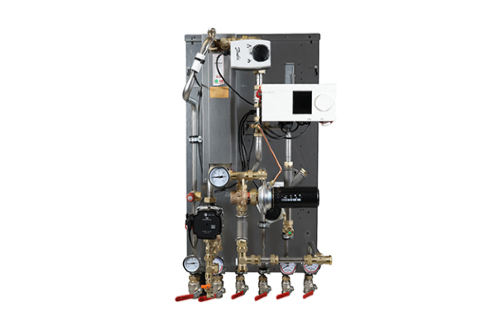

METRO VXT type 0
